Ремонт панели оператора Omron серии NA

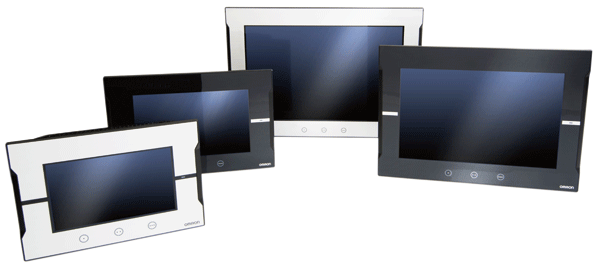

Панели оператора Omron NA это быстрое и эффективное управление машиной или технологическим процессом, а так же адаптивное взаимодействие между человеком и установкой повышают эффективность производства и ведут к сокращению издержек. В глазах потенциальных заказчиков в выгодном свете предстают именно те системы, которые реализованы на информативных и интуитивно-понятных HMI-интерфейсах. Новые панели оператора доступны в нескольких типоразмерах, в том числе с диагональю экранов 7, 9, 12 и 15 дюймов. Цвета корпуса панели черный или серебристый. Для панелей с диагональю экрана 7 и 9 дюймов доступно разрешение 800*400 точек. Панели с диагональю 12 и 15 дюймов имеют разрешение экрана 1280*800 точек.

Основные технические характеристики:

-Номинальное напряжение питания 24 В=
-Допустимый диапазон отклонения напряжения питания 19,2…28,8 В= (24 В= ±20 %)
-Допустимое время кратковременного прерывания питания работа при кратковременном прерывании питания не регламентирована.
-Потребляемая мощность 47 Вт макс. 45 Вт макс. 40 Вт макс. 35 Вт макс.
-Рабочая температура окружающей среды 0…50°C*1*2
-Температура окружающей среды при хранении −20…+60°C*3
-Рабочая влажность окружающей среды 10…90 %*2
-Конденсация не допускается.
-Окружающая среда Недопустимо наличие агрессивных газов.
-Класс загрязнения 2 или меньше: JIS B 3502, IEC 61131-2
-Помехозащищенность 2 кВ в линии электропитания (соответствует IEC 61000-4-4).
-Размеры 420 ✕ 291 ✕ 69 мм (Ш ✕ В ✕ Г) 340 ✕ 244 ✕ 69 мм (Ш ✕ В ✕ Г) 290 ✕ 190 ✕ 69 мм (Ш ✕ В ✕ Г) 236 ✕ 165 ✕ 69 мм (Ш ✕ В ✕ Г)
-Размеры установочного отверстия в панели 392 ✕ 268 мм
-Толщина панели: 1,6…6,0 мм
-Масса 3,2 кг макс. 2,3 кг макс. 1,7 кг макс. 1,3 кг макс.
-Степень защиты Органы управления на лицевой панели: маслостойкое исполнение IP65, исполнение 4X по UL
-Срок службы батареи: 5 лет при температуре 25°C
-После разрядки батареи значения часов реального времени (RTC) сохраняются в течение 5 дней. После извлечения старой батареи значения RTC хранятся в течение 5 минут за счет подпитки конденсатором большой емкости.

Мы в Техноспринт ремонтируем промышленную электронику, при возникновении вопросов, Звоните нам по телефону +7-812-339-2525 или любым иным способом из раздела контакты – будем рады помочь!
